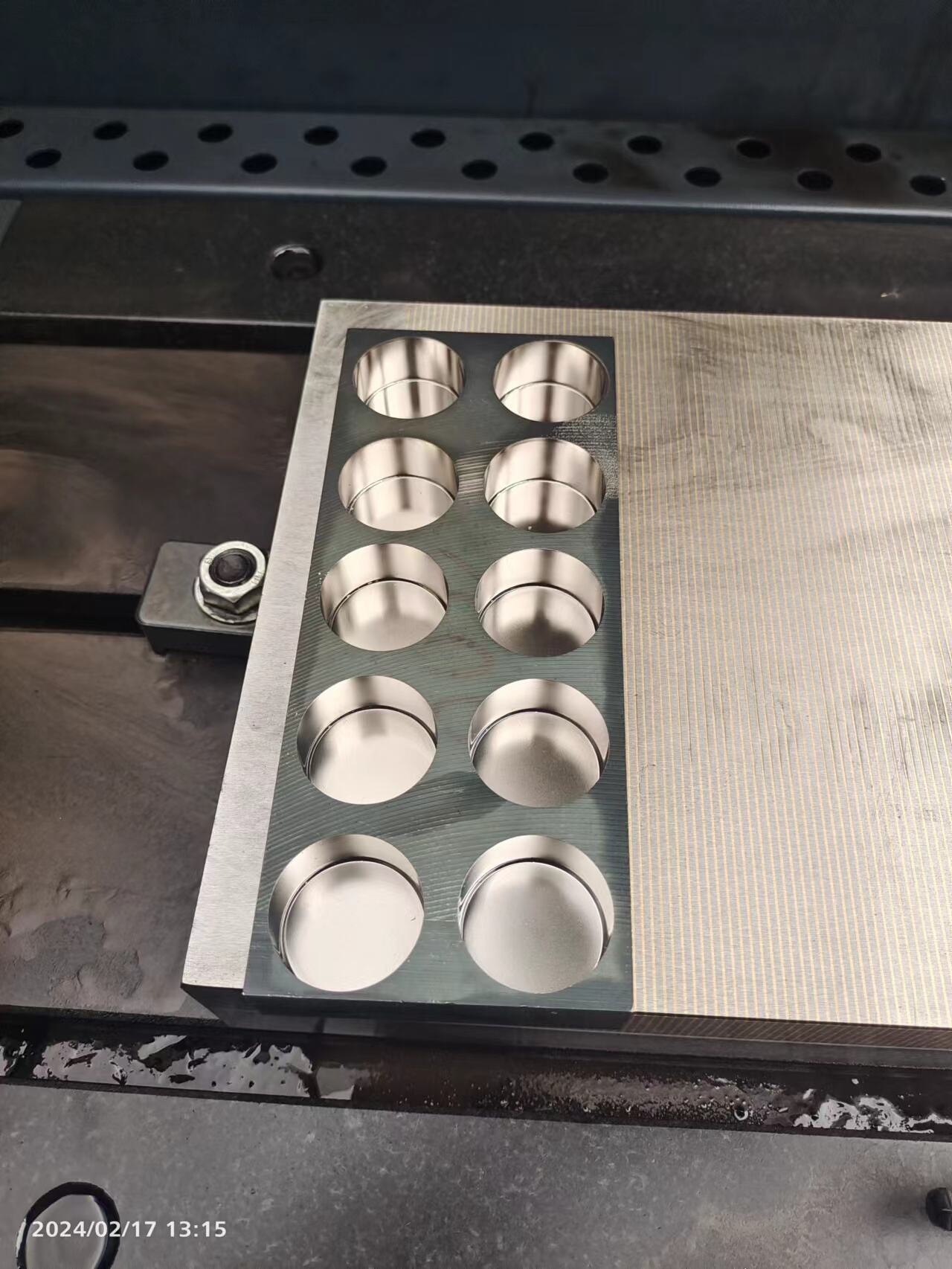

Výroba přesných komponentů vyžaduje pokročilé obráběcí technologie, které zvládají složité geometrie a materiály obtížně obráběné. Vrtací stroj s elektrickým výbojem (EDM) představuje průlom v oblasti elektroerozního obrábění a nabízí bezkonkurenční přesnost a univerzálnost pro vytváření složitých otvorů a dutin v kalených materiálech. Toto sofistikované zařízení revolucionalizovalo výrobní procesy nástrojů a forem a umožnilo výrobcům dosáhnout tolerancí, které byly dříve s konvenčními vrtacími metodami nedosažitelné.
Moderní požadavky výroby posunuly hranice tradičních obráběcích možností, zejména v leteckém, automobilovém a zdravotnickém průmyslu. Vrtací stroj s elektroerozním obráběním (EDM) tyto výzvy řeší využitím řízených elektrických výbojů k přesnému odstraňování materiálu bez ohledu na jeho tvrdost. Tato technologie se stala nezbytnou pro vytváření chladicích kanálků ve vstřikovacích formách, chladicích otvorů v lopatkách turbín a mikrokomponent pro elektronická zařízení.
Základní principy technologie vrtání metodou elektroerozního obrábění (EDM)
Mechanismus elektrického výboje
Vrtací stroj pro elektroerozní obrábění pracuje na principu elektroerozního obrábění, při němž řízené elektrické jiskry odstraňují materiál z obrobku. Na rozdíl od konvenčního vrtání, které spoléhá na mechanické řezné síly, tento proces využívá tepelnou energii generovanou elektrickými výboji mezi elektrodou a obrobkem. Jiskry vytvářejí teploty přesahující 10 000 stupňů Celsia v mikrosekundových intervalech a okamžitě odpařují malé množství materiálu.
Každý elektrický výboj vytvoří malou jamku na povrchu obrobku a tisíce těchto mikrovýbojů dohromady vytvoří požadovanou geometrii díry. Proces probíhá v dielektrické kapalině, která plní několik funkcí: slouží jako izolant, dokud napětí nedosáhne prahové hodnoty pro průraz, chladí obráběnou oblast a odvádí erozí částice. Tento řízený erozní proces umožňuje vrtacímu stroji pro elektroerozní obrábění dosáhnout výjimečné přesnosti a kvality povrchové úpravy.
Návrh a výběr elektrody
Výběr elektrody výrazně ovlivňuje výkon vrtního stroje pro elektroerozivní obrábění (EDM). Měď a grafit zůstávají nejčastěji používanými materiály pro elektrody, přičemž každý z nich nabízí specifické výhody pro určité aplikace. Měděné elektrody poskytují vynikající elektrickou vodivost a umožňují dosažení vysoce kvalitního povrchového úpravy, což je ideální pro precizní práci vyžadující minimální následnou úpravu.
Grafitové elektrody umožňují vyšší rychlost odstraňování materiálu a lepší odolnost proti opotřebení, což je zejména výhodné při hrubování nebo při obrábění velkých objemů. Geometrie elektrody musí být přesně vyrobená, aby byly zajištěny přesné profily děr, protože jakékoli nedokonalosti elektrody se přímo přenášejí na obrobek. Moderní systémy vrtních strojů pro elektroerozivní obrábění často zahrnují automatickou výměnu elektrod, což umožňuje optimalizovaný výběr elektrod v průběhu celého obráběcího procesu.
Aplikace ve výrobě nástrojů
Výroba přesných nástrojů
Výroba nástrojů představuje jedno z hlavních uplatnění technologie vrtacích strojů pro elektroerozní obrábění (EDM). Díky elektroeroznímu obrábění je možné vytvářet přesné otvory v kalených nástrojových ocelích, karbidových vložkách a jiných obtížně obrobitelných materiálech. Tento proces umožňuje výrobcům vyrábět složité vnitřní geometrie, které by bylo s konvenčními vrtacími metodami nemožné nebo extrémně obtížné dosáhnout.
Výrobci řezných nástrojů využívají schopnosti vrtacích strojů pro elektroerozní obrábění (EDM) k vytváření chladicích kanálků u tuhých karbidových řezných nástrojů. Tyto vnitřní kanálky zvyšují životnost nástrojů tím, že přesně směrují řezné kapaliny k řezné hraně, čímž snižují tvorbu tepla a prodlužují výkon nástroje. Možnost vrtat otvory o průměru až 0,1 mm otevírá nové možnosti pro mikroobrábění v elektronice a výrobě lékařských zařízení.
Výroba postupným štampem
Výroba postupných tvárníků vyžaduje výjimečnou přesnost umístění děr a jejich geometrie, což činí vrtní stroj s elektrickým výbojem (EDM) neocenitelným nástrojem. Tyto složité tvárníky často obsahují stovky přesně umístěných děr pro odstřikovací desky, vodící kolíky a systémy vysunování. Tradiční vrtné metody nedosahují požadovaných tolerancí a často způsobují zušlechťování materiálu u vysoce pevných materiálů.
The Edm drilling machine tato metoda eliminuje zmíněné problémy tím, že obrábí bez mechanického kontaktu, čímž zabrání zušlechťování materiálu a zajistí stálou kvalitu děr po celé délce tvárníku. Tato schopnost prodlužuje životnost tvárníku a zvyšuje přesnost razicího procesu, což má přímý dopad na kvalitu výroby a nákladovou efektivitu v prostředích vysokorozsahové výroby.
Výjimečnost výroby forem
Chladicí systémy pro vstřikovací formy
Návrh účinného chladicího systému má rozhodující vliv na dobu cyklu vstřikování a kvalitu výrobků. EDM vrtný stroj umožňuje výrobcům forem vytvářet sofistikované sítě chladicích kanálů, které přesněji sledují geometrii výrobku než běžné přímé chladicí obvody. Tyto konformní chladicí kanály zkracují dobu cyklu, zlepšují rozměrovou stabilitu výrobků a minimalizují deformace u složitých plastových součástí.
Vytváření křížících se chladicích kanálů a složitých geometrií se díky technologii EDM vrtného stroje stává snadným. Tento proces umožňuje vrtat díry pod různými úhly a do různých hloubek bez geometrických omezení, která klade použití rotujících řezných nástrojů. Tato flexibilita umožňuje optimalizaci chladicího systému, čímž se výrazně zvyšuje účinnost vstřikovacího procesu a konzistence kvality výrobků.
Možnosti vrtání hlubokých otvorů
Velké vstřikovací formy často vyžadují hluboké chladicí kanály a otvory pro vysouvací kolíky, které představují výzvu pro běžné vrtací zařízení. EDM vrtací stroj se vyznačuje vynikajícími vlastnostmi při vrtání hlubokých otvorů a udržuje vynikající rovnost i průměrovou konzistenci dokonce u otvorů s poměrem délky ku průměru přesahujícím 40:1. Tato schopnost je zásadní pro aplikace vstřikování tlustých průřezů, kde účinnost chlazení závisí na pronikání do hlubokých kanálů.
Absence řezných sil při EDM vrtání eliminuje odchylku vrtáku a snižuje riziko odchylky otvoru, což jsou běžné problémy při hlubokém tradičním vrtání. Tato přesnost zajišťuje správnou funkci chladicích obvodů a správné zarovnání systému vysoukání – klíčové faktory pro výkon a životnost formy. Moderní systémy EDM vrtacích strojů jsou vybaveny pokročilými funkcemi promývání, které udržují stálou rychlost odstraňování materiálu i při vrtání hlubokých otvorů.
Obrábění pokročilých materiálů
Zpracování superlegur
Aerospaceový a energetický průmysl stále více závisí na superlegurách, které odolávají konvenčním metodám obrábění kvůli své extrémní tvrdosti a tendenci k tvrdnutí při deformaci. Vrtací stroj s elektrickým výbojem (EDM) poskytuje účinné řešení pro vytváření přesných otvorů v těchto náročných materiálech, včetně Inconelu, Hastelloyu a titanových slitin. Tepelný obráběcí proces není ovlivněn tvrdostí materiálu, což umožňuje konzistentní výkon u různých typů materiálů.
Součásti ze superlegur často vyžadují složité vnitřní průchody pro chlazení nebo snížení hmotnosti. Schopnost vrtacího stroje s elektrickým výbojem (EDM) vytvářet složité vnitřní geometrie bez mechanického namáhání činí tento stroj ideálním pro letecké aplikace, kde je zachování integrity součástí rozhodující. Tato technologie umožňuje výrobu pokročilých turbínových součástí a výměníků tepla, které by bylo nemožné vyrobit pomocí konvenčních metod.
Obrábění keramiky a kompozitů
Pokročilé keramické a kompozitní materiály představují jedinečné výzvy při obrábění kvůli jejich křehkosti a abrazivnímu charakteru. Vrtací stroj s elektrickým výbojem (EDM) nabízí praktické řešení pro vytváření přesných otvorů v elektricky vodivých keramikách a uhlíkových vláknových kompozitech bez vyvolání mechanického napětí či odvrstvení. Tato schopnost otevírá nové aplikace v chlazení elektroniky, leteckých konstrukcích a vysokovýkonnostních automobilových komponentách.
Tepelná povaha zpracování na vrtacím stroji s elektrickým výbojem (EDM) eliminuje obavy týkající se opotřebení a lomu nástroje, které jsou běžné při konvenčním vrtání těchto materiálů. Kvalita okrajů zůstává vynikající bez štěpení a praskání, jež se často vyskytují u mechanických vrtacích metod. Tato výhoda se ukazuje zvláště cenná v polovodičovém průmyslu a výrobě pokročilých kompozitů, kde kvalita otvorů přímo ovlivňuje výkon komponent.
Optimalizace a řízení procesu
Výběr a doladění parametrů
Optimální výkon vrtačky pro elektroerozní obrábění vyžaduje pečlivý výběr parametrů a nepřetržité sledování během celého procesu obrábění. Klíčové parametry zahrnují napětí výboje, nastavení proudu, délku pulzu a tlak dielektrika. Tyto proměnné spolu vzájemně působí a určují rychlost odstraňování materiálu, kvalitu povrchové úpravy a charakteristiky opotřebení elektrody. Pochopení těchto vztahů umožňuje obsluhám optimalizovat procesy pro konkrétní aplikace a materiály.
Moderní systémy vrtaček pro elektroerozní obrábění využívají adaptivní řídicí technologie, které automaticky upravují parametry na základě zpětné vazby získané v reálném čase. Tyto systémy sledují stav mezer, rychlost odstraňování materiálu a opotřebení elektrody, aby po celou dobu obráběcího cyklu udržely optimální podmínky řezání. Tato automatizace snižuje nároky na odborné dovednosti obsluhy a zároveň zlepšuje konzistenci procesu a zkracuje dobu cyklu.
Zajištění kvality a měření
Kontrola kvality při provozu strojů pro elektroerozní vrtání vyžaduje sofistikované měřicí metody kvůli vysokému stupni přesnosti. Souřadnicové měřicí stroje a optické měřicí systémy ověřují přesnost polohy děr, konzistenci průměru a kvalitu povrchové úpravy.
Systémy monitorování během výroby integrované do moderních zařízení pro elektroerozní vrtání poskytují reálnou zpětnou vazbu o podmínkách obrábění. Tyto systémy detekují neobvyklé vzory výbojů, lámání elektrod nebo kontaminace ještě před tím, než ovlivní kvalitu výrobku. Funkce prediktivní údržby minimalizují neplánované výpadky a zajišťují stálý výrobní výkon ve výrobních prostředích s vysokým objemem.
Ekonomické výhody a analýza nákladů
Úvahy o provozních nákladech
I když zařízení pro vrtání elektrickým výbojem (EDM) vyžaduje významnou počáteční investici, provozní výhody často odůvodňují tuto nákladovou položku v aplikacích přesného obrábění. Možnost obrábět kalené materiály bez předchozího žíhání snižuje počet technologických operací a požadavků na manipulaci. Eliminace nákladů spojených se opotřebením nástrojů při konvenčním vrtání obtížně obráběných materiálů přináší trvalé provozní úspory.
Spotřeba energie při provozu EDM vrtacích strojů je ve srovnání s konvenčními metodami výhodná, pokud se zohlední celkové požadavky na zpracování. Eliminace řezných kapalin a zkrácení času potřebného na nastavení přispívají ke snížení provozních nákladů. Navíc vynikající kvalita vrtaných otvorů často eliminuje sekundární dokončovací operace, čímž se snižuje celkový výrobní čas i náklady.
Analýza návratnosti investic
Výpočet návratnosti investice do zařízení pro vrtání elektrickým výbojem (EDM) vyžaduje zohlednění několika faktorů, včetně snížené míry odpadu, zlepšené kvality dílů a rozšířených výrobních kapacit. Možnost obrábět díly, které byly dříve neproveditelné nebo vyžadovaly více operací, přináší konkurenční výhody, které v mnoha aplikacích odůvodňují náklady na zařízení.
Zlepšení efektivity práce prostřednictvím automatizace a snížených požadavků na nastavení významně přispívá k výpočtu návratnosti investice. Konzistentní kvalita výstupu z procesů vrtání elektrickým výbojem (EDM) snižuje nároky na kontrolu kvality a náklady na záruku. Tyto faktory společně umožňují atraktivní dobu návratnosti investice v aplikacích vyžadujících přesné vrtání otvorů v obtížně obrobitelných materiálech.
Budoucí trendy a vývoje
Integrace technologie
Integrace technologií umělé inteligence a strojového učení slibuje revoluci v možnostech vrtaček pro elektroerozní obrábění (EDM). Předpovídací algoritmy optimalizují výběr parametrů na základě vlastností materiálu, geometrie díry a požadavků na kvalitu. Chytré systémy se budou učit z historických dat, čímž zvýší efektivitu procesu a zkrátí dobu cyklu, aniž by došlo ke zhoršení kvality.
Připojení podle konceptu Průmyslu 4.0 umožňuje systémům vrtaček pro elektroerozní obrábění (EDM) bezproblémovou integraci s systémy pro řízení výroby (MES) a platformami pro řízení kvality. Sdílení dat v reálném čase usnadňuje předpovídací údržbu, optimalizaci procesu a sledování kvality napříč více stroji i výrobními zařízeními. Toto připojení zvyšuje celkovou účinnost vybavení (OEE) a umožňuje flexibilnější a rychleji reagující výrobní operace.
Ekologické aspekty
Environmentální udržitelnost stále více ovlivňuje vývoj strojů pro vrtání elektrickým výbojem (EDM), přičemž výrobci zaměřují pozornost na energetickou účinnost a snižování odpadu. Pokročilé systémy recyklace dielektrika minimalizují spotřebu kapaliny a snižují environmentální dopad. Zlepšená účinnost procesu snižuje celkovou spotřebu energie na jednu součástku a podporuje firemní iniciativy zaměřené na udržitelnost.
Vývoj biologicky rozložitelných dielektrických kapalin řeší environmentální obavy, aniž by se zhoršily obráběcí vlastnosti. Tyto inovace umožňují provoz strojů pro vrtání elektrickým výbojem (EDM) v aplikacích s vysokými nároky na ochranu životního prostředí a podporují dodržování stále přísnějších environmentálních předpisů. Udržitelné výrobní postupy se stávají konkurenční výhodou, neboť zákazníci stále více upřednostňují environmentální zodpovědnost.
Často kladené otázky
Jaké materiály lze zpracovávat pomocí strojů pro vrtání elektrickým výbojem (EDM)
Vrtné stroje EDM mohou zpracovávat jakýkoli elektricky vodivý materiál bez ohledu na tvrdosť, včetně tvrzené nástroje oceli, karbidů, superslitin, titanu a vodivé keramiky. Tento proces funguje stejně dobře na materiálech, které je obtížné nebo nemožné vrtat konvenčně, což je ideální pro letecké, lékařské a přesné aplikace, kde vlastnosti materiálů zpochybňují tradiční obráběcí metody.
Jak se srovnávají přesnost otvorů mezi vrtáním EDM a konvenčním vrtáním
Vrtné stroje EDM obvykle dosahují přesnosti polohy otvoru v rozmezí ±0,005 mm a tolerancí průměru ±0,002 mm, což je podstatně lepší než konvenční vrtání v tvrdých materiálech. Absence řezných sil eliminuje bloudění vrtule a odklon dílu, což umožňuje vynikající rovnost v hlubokých otvorích. Tato přesnost činí vrtání EDM nezbytným pro aplikace vyžadující přesné umístění otvorů a konzistentní kvalitu.
Jaké faktory ovlivňují provozní náklady na vrtné stroje s EDM
Hlavními faktory nákladů jsou spotřeba elektrod, spotřeba dielektrické kapaliny, spotřeba elektrické energie a údržba stroje. I když jsou počáteční náklady na vybavení vyšší než u konvenčního vrtání, provozní výhody zahrnují eliminaci výměny vrtáků, snížení množství odpadu a možnost obrábění dílů v jejich kaleném stavu. Celková analýza nákladů často upřednostňuje technologii vrtaček s elektrickým výbojem (EDM) v přesných aplikacích.
Mohou vrtačky s elektrickým výbojem (EDM) vytvářet složité geometrie děr?
Ano, vrtačky s elektrickým výbojem (EDM) se vyznačují vynikající schopností vytvářet složité tvary děr, kuželové díry a protínající se průchody, které by bylo konvenčním vrtáním nemožné dosáhnout. Tento proces umožňuje vyrábět čtvercové díry, křížové průchody a složité vnitřní geometrie pomocí speciálně tvarovaných elektrod. Tato schopnost umožňuje inovativní návrhy chladicích systémů ve vstřikovacích formách i pokročilé vnitřní prvky v přesných komponentech.
