प्राविधिक विशेषता
1. मेसिनको मुख्य प्राविधिक विनिर्देशहरू

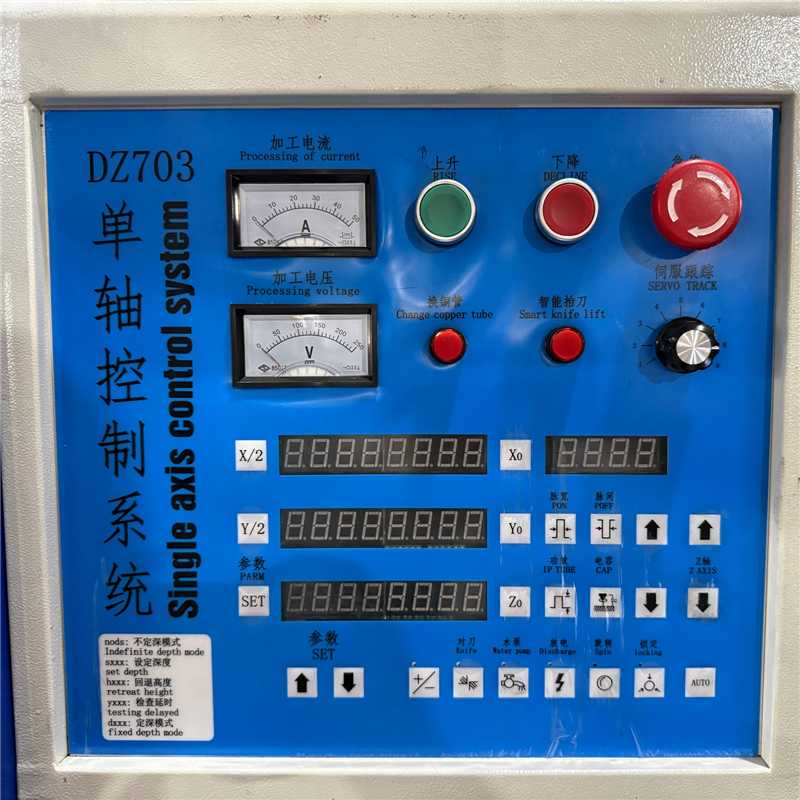

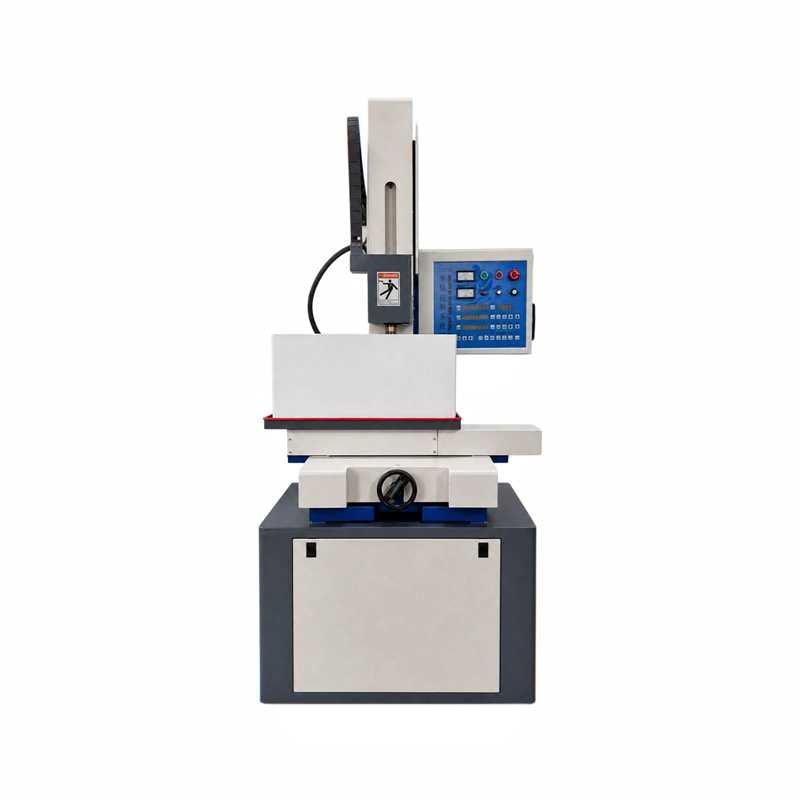

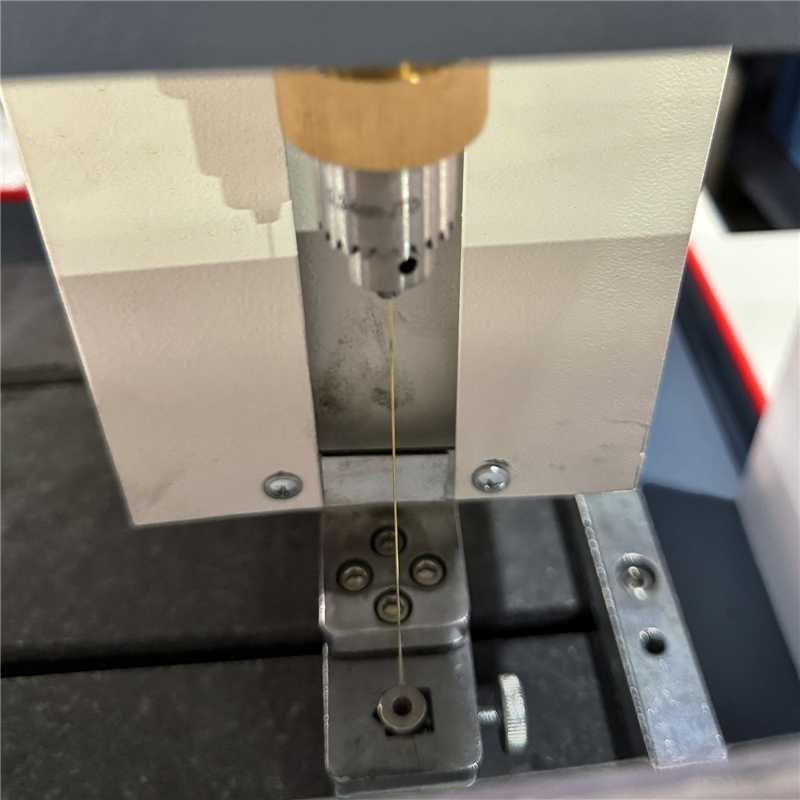

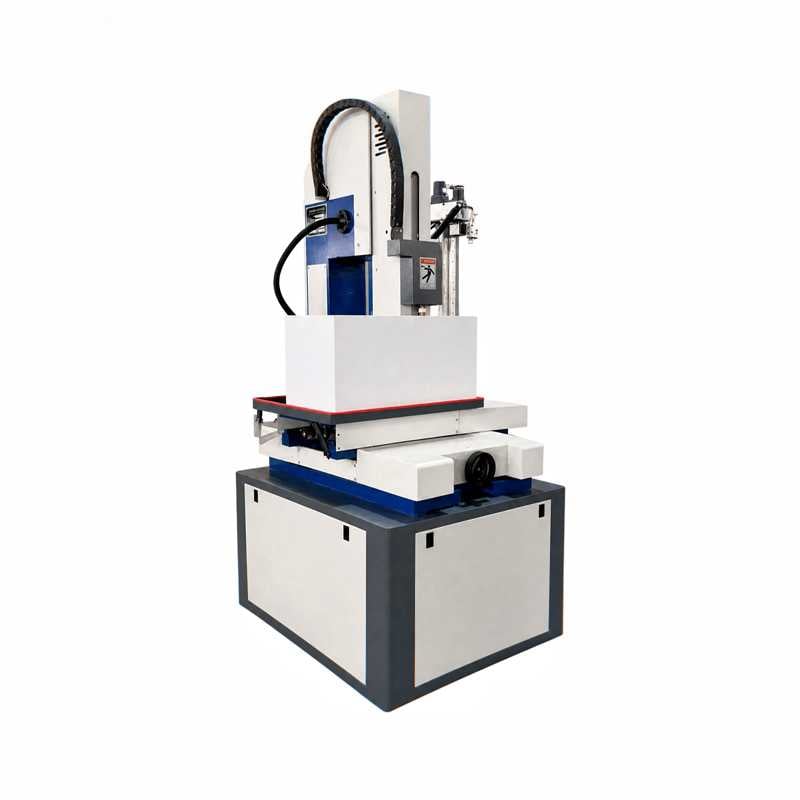

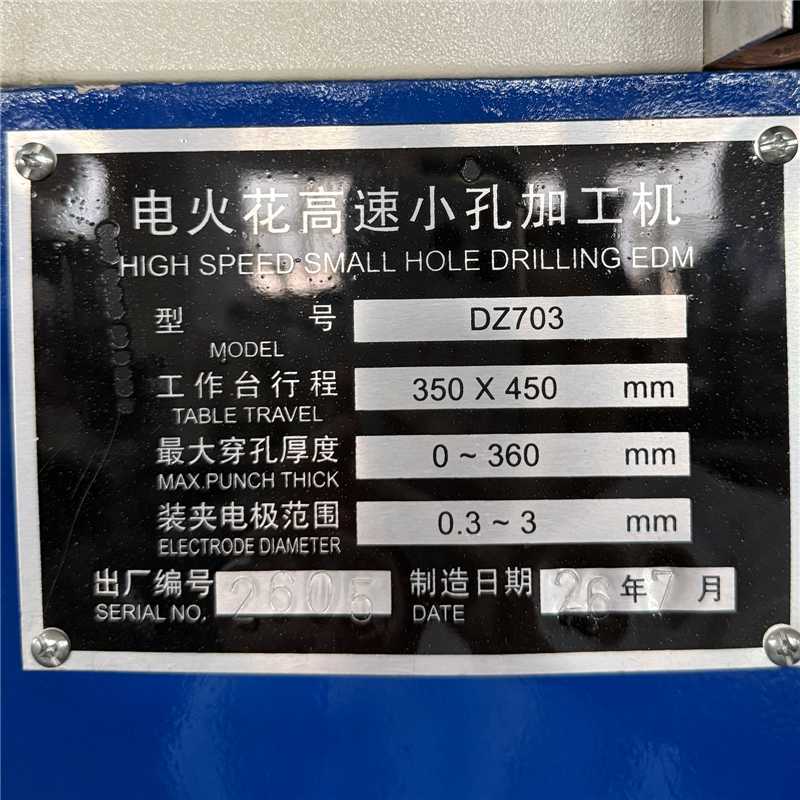

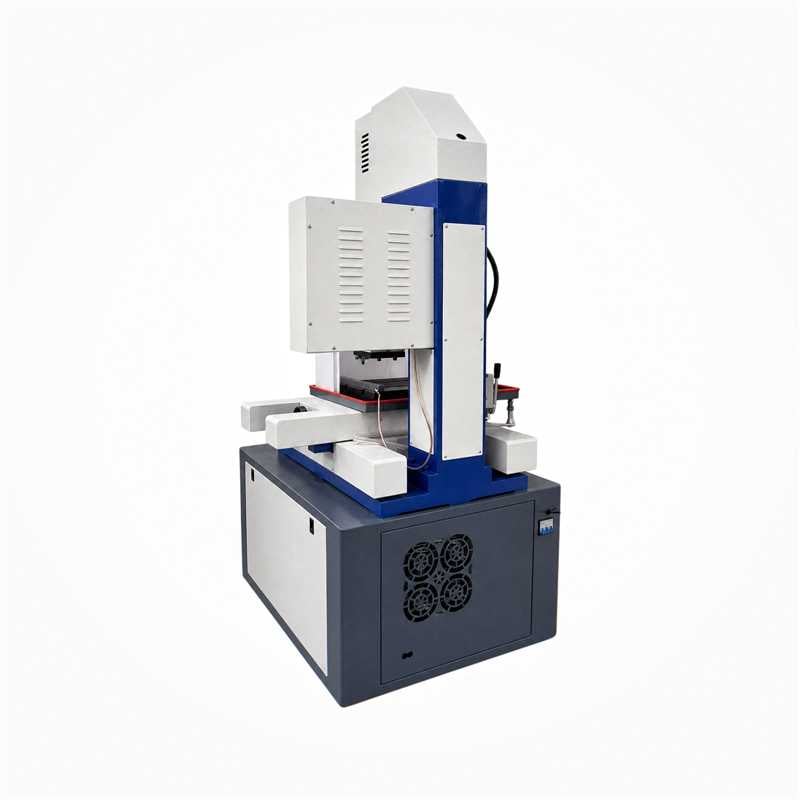

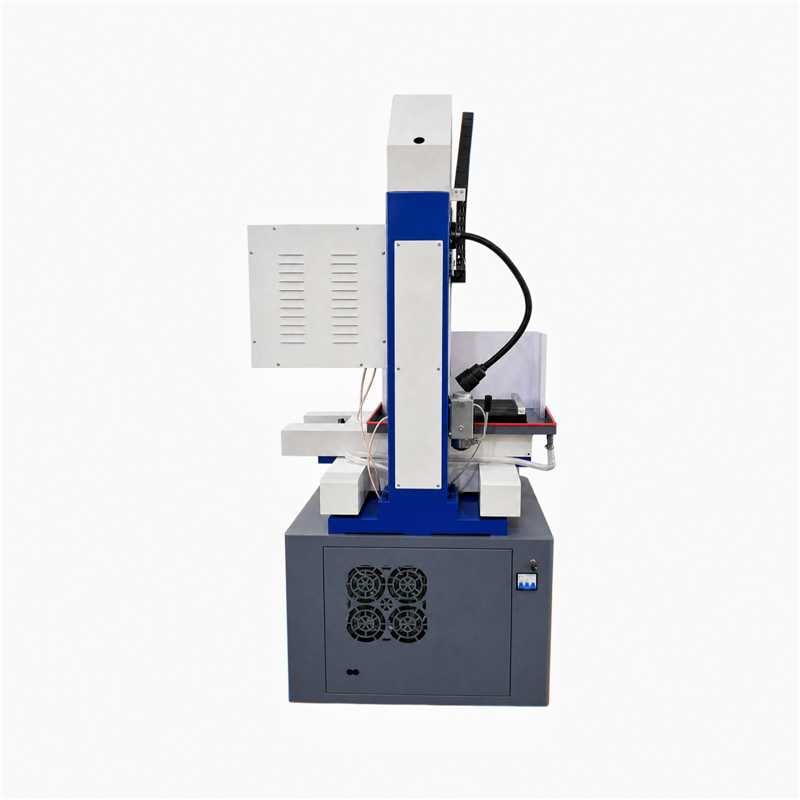

उत्पादन मोडेल: D703 सीएनसी ईडीएम ड्रिलिङ मेसिन
| टेबल क्षेत्र (एल × डब्ल्यू) | 480 मिमी × 360 मिमी | |
| टेबल स्ट्रोक | X-अक्ष | 300 मिमी (कस्टम गर्न सकिन्छ) |
| Y-अक्ष | 400मिमी (कस्टमाइज गर्न सकिन्छ) | |
| स्पिन्डल सर्वो स्ट्रोक | ३३०मिमि | |
| स्पिन्डल हेड स्ट्रोक | 200mm | |
| घुम्ने हेड RPM | 20-120rpm | |
| क्ल्याम्प इलेक्ट्रोड व्यास स्थापना गर्नुहोस् | 0.3 phi phi 3 मिमी हो | |
| अधिकतम कार्यखण्ड वजन | 200Kg | |
| अधिकतम आउटपुट शक्ति | २.५ किलोवाट | |
| अधिकतम मेशिनिङ करेन्ट | 30A | |
| कार्यात्मक तरल पात्रको क्षमता | 25L | |
| मेसिनको कुल वजन | ६०० किलोग्राम | |
| मेसिनका समग्र आयाम (लम्बाइ x चौडाइ x उचाइ) | 1060मिमी×805मिमी×2100मिमी | |
2. मेसिनको साथ प्रदान गरिएको कागजात
| वस्तु | विशेषता | मात्रा |
| प्रयोगकर्ता म्यानुअल (यांत्रिक खण्ड) | प्राविधिक कागजात | 1 प्रतिलिपि |
| पैकिङ लिस्ट | — | 1 पत्र |
| अनुपालन प्रमाण पत्र | — | 1 प्रतिलिपि |
3. पश्चात् सेवा सेवा शर्तहरू
✦ डेलिभरीको मितिबाट, आपूर्तिकर्ताले यान्त्रिक घटकहरूका लागि एक वर्षको वारेन्टी प्रदान गर्नेछ। सामान्य सञ्चालन अवस्थामा, आपूर्तिकर्ता मर्मत र पार्टहरू प्रतिस्थापनको लागि उत्तरदायी हुनेछ। तथापि, घिस्रो पार्टहरू, खपत योग्य सामग्रीहरू, र औजारहरू वारेन्टीमा समावेश हुँदैनन्।
✦ एक वर्षको वारेन्टी अवधिपछि, आपूर्तिकर्ता आवश्यक स्पेयर पार्टहरू प्रदान गर्न जारी राख्नेछ र उचित लागतमा मर्मत सेवाहरू प्रदान गर्नेछ।
4. प्रशिक्षण
आपूर्तिकर्ताले ग्राहकका 1–2 तकनीकी कर्मचारीहरूका लागि ठाडो सञ्चालन प्रशिक्षणको 1–2 दिनको व्यवस्था निःशुल्क गर्नेछ।
| छैन। | मोड्युल | प्रशिक्षणको विषयवस्तु |
| 1 | प्रोग्रामिङ | प्रोग्रामिङको सम्बन्धमा मार्गदर्शन |
| 2 | संचालन | - मेसिन संरचनाको परिचय, सुरुवात प्रक्रिया, र नियन्त्रण प्यानल कार्यहरू - प्रोग्राम कलिङ र सञ्चालन प्रक्रियाको व्याख्या - प्रमुख सञ्चालन सावधानीहरू |
| 3 | यांत्रिक मर्मत | 1) यांत्रिक संरचनाको परिचय: • एक्स, वाई, जेड, डब्ल्यू अक्ष संरचनाहरू • हाइड्रोलिक र स्नेहन प्रणाली संरचना 2) सामान्य यांत्रिक खराबी र राखरखाव |
| 4 | विद्युतीय राखरखाव | 1) सामान्य विद्युतीय घटकहरू र प्रतीकहरूको परिचय 2) आधारभूत विद्युतीय ज्ञान 3) विद्युतीय नियन्त्रण आरेखहरूको व्याख्या 4) सामान्य विद्युतीय खराबीहरूको समाधान |
| 5 | परीक्षण | सञ्चालन परीक्षण |
5. महत्वपूर्ण घटकहरूको वर्णन
| अवयव | उत्पत्ति (निर्माता) | टिप्पणीहरू |
| नियन्त्रण प्रणाली | घरेलु | — |
| यान्त्रिक भागहरू | ||
| कास्टिंगहरू | घरेलु | एचटी२५० रेजिन बालुवा कास्टिङ |
| बल स्क्रू समावेश | घरेलु | पी३ ग्रेड |
| गाइडवेज | घर्षण प्रतिरोधी ढल्ने लोहे मार्ग | — |
| चक्कियाँ | हार्बिन, चीन | पी ५ ग्रेड |
| NSK, जापान | — | |
| विद्युत खण्डहरू | ||
| एसी कन्टैक्टर | साइमेन्स | — |
| रिले | ओम्रॉन | — |
| उच्च-आवृत्ति पावर ट्रान्जिस्टर | जापानबाट आयात | — |
| ट्रान्सफार्मर | वुक्सी | — |
| स्टेपर मोटर | चाङ्जो सोङ्या | — |
| अन्य | जापान, ताइवान, संयुक्त उपक्रमहरू | — |
६. मानक अतिरिक्त सामान
| वस्तु | विशेषता | मात्रा | टिप्पणीहरू |
| उच्च-दबाव पंप | — | १ सेट | फिल्टर समावेश गर्दछ |
| पानीको बाटो | — | २ पिसे | |
| समतलन प्याड | — | ४ पिसे | |
| फिक्स्चर | — | १ सेट | |
| दबाव प्लेट | — | २ पिसे | |
| T-स्लॉट नट | M8 | ४ पिसे | |
| हेक्स नट | M8 | ४ पिसे | |
| फिक्सिङ ष्ट्युड | 75 मिमी, 110 मिमी, 140 मिमी | प्रत्येकमा 2 पिसी | |
| इलेक्ट्रोड सिलिङ रिङ | — | १ थैली | |
| गाइड बुश | φ0.5, φ1.0 | प्रत्येकमा 1 पिसी | |
| इलेक्ट्रोड | 0.5mm | ५ टुक्रा | |
| इलेक्ट्रोड | 1.0mm | ५ टुक्रा | |
| वाटरप्रूफ कभर (टेबल) | — | १ सेट | |
| Timing belt | 112MXL | 1 Pc | |
| Timing belt | 100MXL | 1 Pc | |
| एलेन रिंच | 4mm, 5mm | प्रत्येकमा 1 पिसी | |
| ड्रिल चक र कुञ्जी | — | १ सेट | |
| केन्द्रित बार | — | 1 Pc |
