Usinage par électro-érosion : comment peut-il améliorer la précision et la qualité ?

Dans le monde de la fabrication avancée, Usinage par EDM l’usinage par électro-érosion (EDM) s’est imposé comme l’une des méthodes les plus fiables et techniquement sophistiquées pour atteindre une précision exceptionnelle des pièces. Contrairement aux procédés d’usinage conventionnels qui reposent sur un contact mécanique direct entre l’outil et la pièce, l’usinage par EDM utilise des décharges électriques contrôlées pour éroder le matériau avec une précision extraordinaire. Cette différence fondamentale en fait une solution particulièrement adaptée aux applications où les tolérances sont exprimées en microns et où l’intégrité de la surface ne peut en aucun cas être compromise.

Comprendre précisément comment Usinage par EDM comprendre comment l’usinage par EDM améliore la précision et la qualité nécessite d’examiner de plus près ses principes de fonctionnement, ses avantages procéduraux et les scénarios dans lesquels il procure des gains de performance mesurables. Que vous usiniez des aciers à outils trempés, des cavités de moules complexes ou des composants aéronautiques délicats, Usinage par EDM l’usinage par EDM offre un chemin contrôlé et reproductible vers des résultats supérieurs. Cet article explore les mécanismes, les avantages et les applications pratiques qui font de Usinage par EDM une technologie fondamentale dans les environnements modernes de fabrication à haute précision.

Le mécanisme central assurant la précision de l’usinage par EDM

Comment la décharge électrique façonne le matériau sans contact

Usinage par EDM fonctionne selon un procédé appelé électro-érosion, au cours duquel une série d’étincelles électriques rapides est émise entre une électrode conductrice et la pièce à usiner, toutes deux immergées dans un fluide diélectrique. Chaque étincelle génère une température localisée intense qui fait fondre et vaporiser une quantité microscopique de matériau. Comme l’électrode ne touche jamais physiquement la pièce à usiner, aucune force mécanique n’est exercée, aucune déformation de l’outil ne se produit et aucune déformation induite par des contraintes n’apparaît.

Ce caractère sans contact constitue l’une des raisons essentielles pour lesquelles Usinage par EDM atteint une précision dimensionnelle aussi constante. Dans l’usinage conventionnel, les efforts de coupe peuvent provoquer une déformation de la pièce ou une usure de l’outil, entraînant des erreurs cumulatives. Avec Usinage par EDM , l'écart entre l'électrode et la pièce est maintenu avec une précision contrôlée par servo, garantissant que l'enlèvement de matière reste uniforme et prévisible tout au long de l'opération entière.

Le fluide diélectrique joue un double rôle dans ce procédé. Il agit comme isolant entre les étincelles, concentre l'énergie de décharge à l'emplacement précis requis et évacue les débris érodés afin que les étincelles suivantes atteignent du matériau frais. Une gestion adéquate du diélectrique est donc essentielle pour maintenir un écart d'étincelle constant, facteur déterminant de Usinage par EDM constante.

Le rôle de l'énergie d'étincelle dans le contrôle de la qualité de surface

L'un des leviers de qualité les plus puissants dans Usinage par EDM est la capacité de contrôler précisément les paramètres de l'énergie de l'étincelle. En ajustant la durée des impulsions, l'intervalle entre les impulsions, le courant de décharge et la tension, les opérateurs peuvent influencer directement le taux d'enlèvement de matière, la rugosité de surface et l'épaisseur de la couche refondue. Des réglages d'énergie plus faibles produisent des finitions de surface plus fines, au prix de vitesses de traitement plus lentes, tandis que des réglages d'énergie plus élevés privilégient le débit.

Ce contrôle qualité piloté par les paramètres constitue un avantage significatif par rapport aux méthodes de finition abrasives ou mécaniques. Dans Usinage par EDM , la relation entre les paramètres électriques et le résultat de surface est bien comprise et reproductible. Les fabricants peuvent établir des jeux de paramètres validés pour des matériaux spécifiques et des exigences précises de finition de surface, puis appliquer ces paramètres de façon constante sur l'ensemble des séries de production, sans dépendre de la variabilité du niveau de compétence des opérateurs.

Moderne Usinage par EDM les systèmes utilisent généralement des stratégies à plusieurs étapes, commençant par des passes d’ébauche à énergie plus élevée, puis réduisant progressivement l’énergie lors des passes de demi-finition et de finition. Cette approche en couches permet aux composants d’atteindre à la fois une précision géométrique et une excellente qualité de surface dans un seul et même montage, réduisant ainsi le besoin d’opérations secondaires de finition.

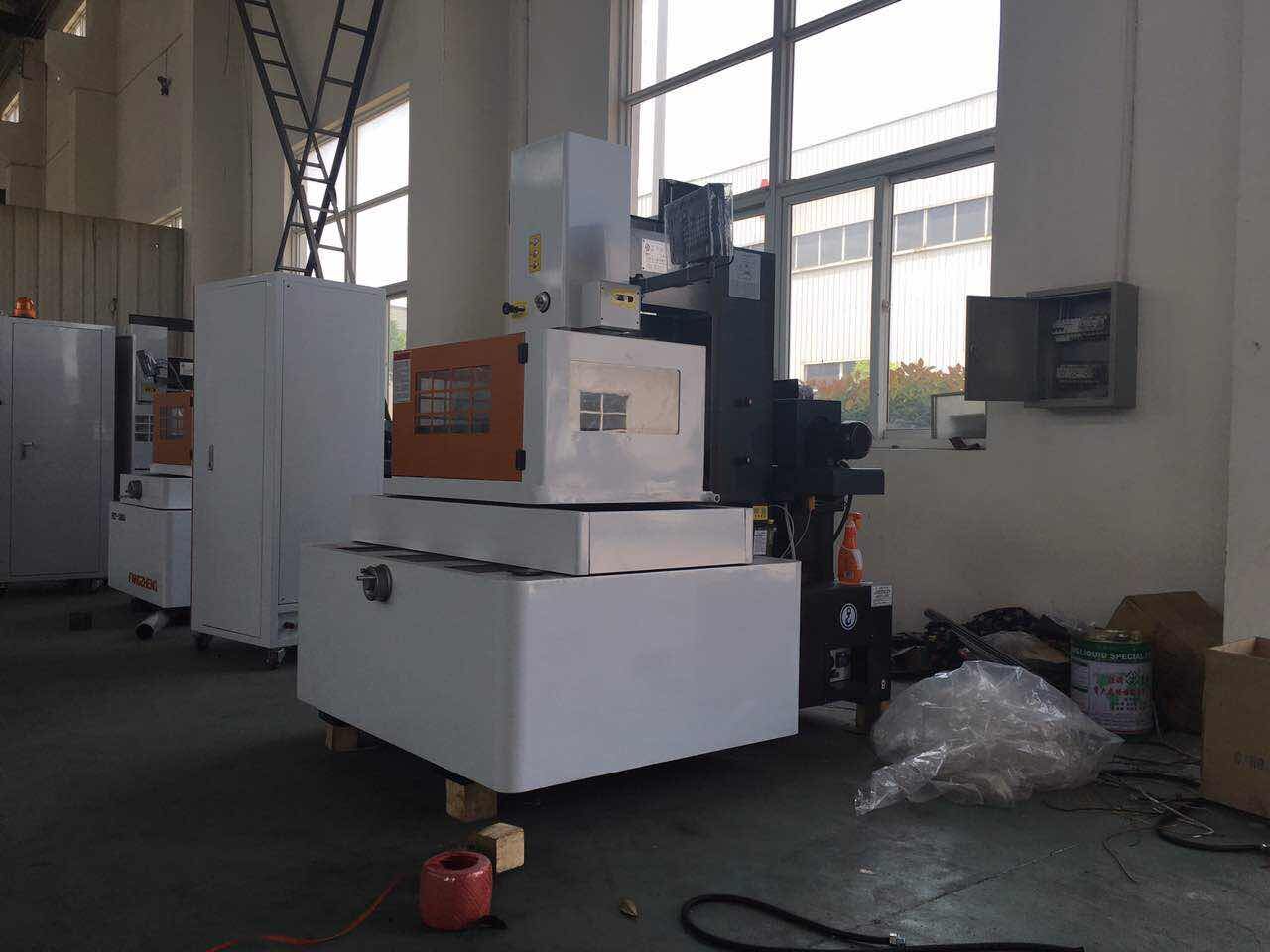

Usinage par électro-érosion à fil et ses avantages en matière de précision

Comment l’électro-érosion à fil atteint des tolérances serrées

Fil Usinage par EDM utilise un fil électrode mince, alimenté en continu — généralement en laiton ou revêtu de zinc — qui suit un parcours programmé tout en émettant des étincelles contre la pièce. Le fil ne touche jamais le matériau ; au lieu de cela, l’érosion par étincelles découpe une rainure étroite tandis que le fil avance. La commande numérique (CNC) du parcours du fil permet de reproduire avec une très grande fidélité dimensionnelle des contours complexes, des angles intérieurs aigus et des profils sophistiqués.

Pour Usinage par EDM applications exigeant des tolérances dans la plage de ±0,002 mm ou plus serrées, l’usinage par électro-érosion à fil est fréquemment la méthode privilégiée. L’absence de forces de coupe permet d’usiner des parois minces, des détails délicats et des matériaux trempés sans déformation ni fissuration. Cela rend le procédé Usinage par EDM indispensable pour la fabrication de matrices de découpage de précision, de matrices d’extrusion et de composants complexes de serrage.

Électro-érosion à fil avancée Usinage par EDM les plateformes intègrent un enfilage automatique du fil, des capacités de coupe conique et une commande adaptative en temps réel qui ajuste les paramètres de l’étincelle en réponse aux variations des conditions du matériau. Ces fonctionnalités réduisent collectivement l’intervention de l’opérateur, améliorent la reproductibilité et élargissent la gamme de géométries pouvant être produites avec une précision constante.

Qualité de l’état de surface dans les opérations d’électro-érosion à fil

L’état de surface constitue une dimension critique de la qualité dans de nombreuses applications liées à l’outillage et aux pièces de précision, et l’électro-érosion à fil Usinage par EDM fournit des résultats impressionnants dans ce domaine. Avec des conditions de coupe optimisées, l’usinage par électro-érosion à fil permet d’atteindre des valeurs de rugosité de surface inférieures à Ra 0,2 micron lors des passes de finition, ce qui suffit pour de nombreuses surfaces fonctionnelles qui nécessitaient auparavant un polissage manuel ou un meulage.

L’électro-érosion à fil. La couche refondue — une fine zone de matériau re-solidifié laissée à la surface après l’érosion par étincelles — constitue un critère de qualité important en Usinage par EDM électro-érosion à fil. Les progrès réalisés dans la technologie des générateurs d’impulsions ont considérablement réduit l’épaisseur de la couche refondue dans les systèmes modernes, minimisant ainsi le risque de microfissuration et garantissant que les propriétés mécaniques du matériau de base sont préservées à proximité de la surface découpée.

Pour les applications dans les secteurs aérospatial, des dispositifs médicaux et des outillages haute performance, où la précision dimensionnelle et l’intégrité métallurgique de la surface sont critiques, l’électro-érosion à fil Usinage par EDM avec des stratégies de finition à faible énergie offre un avantage qualitatif remarquable par rapport aux autres méthodes d’usinage.

Usinage par électro-érosion à moule pour travaux de cavités complexes

Précision dans la formation de cavités tridimensionnelles

Électro-érosion par enfoncement Usinage par EDM , également appelée électro-érosion par électrode pilote ou électro-érosion par enfoncement de matrice, utilise une électrode préformée qui est plongée dans la pièce à usiner afin d’éroder une cavité reproduisant la géométrie de l’électrode. Cette méthode est particulièrement utile pour la fabrication de cavités tridimensionnelles complexes dans les moules, les matrices et les composants aérospatiaux, lorsque la géométrie interne ne peut pas être atteinte par des outils rotatifs conventionnels.

La précision de l’électro-érosion par enfoncement Usinage par EDM dépend fortement de la qualité de l’électrode, des stratégies de mouvement orbital et des conditions d’arrosage. Les systèmes modernes d’électro-érosion par enfoncement utilisent un déplacement orbital piloté par commande numérique (CNC) de l’électrode afin d’améliorer l’arrosage, de réduire l’usure de l’électrode et d’assurer une géométrie constante de l’entrefer étincelle autour de toute la cavité. Cela se traduit directement par une amélioration de la justesse dimensionnelle et de l’uniformité de la surface sur des formes tridimensionnelles complexes.

Comme l’électrode peut être usinée avec une géométrie très précise avant l’opération d’électro-érosion, la précision de l’électro-érosion par enfoncement Usinage par EDM dépend largement de la qualité de la fabrication des électrodes et de la répétabilité du positionnement du système. Des électrodes en graphite ou en cuivre de haute qualité, combinées à un contrôle CNC de précision, permettent aux fabricants de produire de façon répétée des cavités respectant des tolérances dimensionnelles à l’échelle du micromètre.

La dureté du matériau, un facteur sans incidence sur la qualité de l’usinage par électro-érosion à électrode

L’une des propriétés les plus significatives sur le plan pratique pour améliorer la qualité de l’usinage par électro-érosion à électrode Usinage par EDM réside dans son indifférence totale à la dureté de la pièce usinée. Comme le mécanisme d’érosion est thermique et non mécanique, le procédé fonctionne aussi efficacement sur des aciers tendres, des aciers à outils trempés, des carbures et des superalliages exotiques. Cela signifie que les fabricants peuvent usiner les composants jusqu’à leur finition finale dans leur état entièrement trempé, éliminant ainsi les risques de déformation liés au meulage post-traitement thermique.

Dans la fabrication de moules et de matrices, cette capacité transforme fondamentalement le flux de travail relatif à la qualité. Les cavités peuvent être ébauchées, le moule peut être trempé, puis Usinage par EDM peut être utilisé pour l'usinage final. Comme la déformation due au traitement thermique s'est déjà produite avant l'opération finale d'usinage par EDM, les dimensions finales sont directement représentatives de la pièce qui sera utilisée en service, ce qui réduit le risque dimensionnel à cette étape critique finale.

Ce flux de travail n'est pas réalisable avec des méthodes de découpe mécanique, qui exigent que la pièce soit dans un état plus tendre et usinable pendant les opérations d'usinage final. La capacité à usiner des matériaux trempés jusqu'à la tolérance finale positionne Usinage par EDM comme une solution de qualité unique et particulièrement performante dans les applications d'outillages trempés.

Cohérence du procédé et reproductibilité de la qualité en usinage par EDM

Commande numérique par ordinateur (CNC) et gestion automatisée des paramètres

Moderne Usinage par EDM les systèmes sont profondément intégrés aux plateformes de commande CNC qui automatisent et surveillent chaque aspect du processus. La tension d’étincelage, la fréquence de décharge, la réponse du servo-moteur et les conditions du diélectrique sont continuellement surveillées et ajustées en temps réel. Cette architecture de commande en boucle fermée constitue un élément fondamental permettant la constance de la qualité que Usinage par EDM offre sur de longues séries de production.

Les bibliothèques de paramètres automatisées permettent aux fabricants de stocker et de rappeler les conditions de procédure validées pour des combinaisons spécifiques de matériaux et de tolérances. Lorsqu’un nouveau lot de composants entre en production, le système peut être chargé avec des paramètres éprouvés, plutôt que de nécessiter des essais et erreurs de la part de l’opérateur. Cette fonctionnalité réduit les rebuts lors de la mise en route, raccourcit le temps de qualification et garantit que chaque pièce d’une série de production répond au même standard de qualité que la première.

Dans les applications de haute précision à fort volume, ce niveau d’automatisation du procédé fait de Usinage par EDM non seulement un outil de précision, mais aussi un système de qualité. La reproductibilité du contrôle CNC Usinage par EDM permet aux fabricants de constituer des données de maîtrise statistique des procédés, de valider les valeurs Cpk et de démontrer la capacité du procédé aux clients des secteurs réglementés.

Usinage sans surveillance et assurance qualité

Usinage par EDM convient parfaitement aux opérations sans surveillance et en mode « sans lumière », ce qui a des répercussions importantes sur la constance de la qualité. Comme le procédé est non contact et autorégulé, de nombreux Usinage par EDM systèmes peuvent fonctionner pendant la nuit ou sur plusieurs postes sans surveillance continue par un opérateur. Le filage automatique du fil sur les machines à électro-érosion à fil permet au système de se remettre d’une rupture de fil et de poursuivre la découpe sans intervention humaine.

L’exploitation sans surveillance réduit les variations de qualité pouvant résulter des différences entre opérateurs en matière de réglage, de surveillance et de décisions d’intervention. Lorsque Usinage par EDM fonctionne de manière autonome selon un programme éprouvé, chaque pièce bénéficie des mêmes conditions de procédé, ce qui constitue le fondement d’une production de qualité constante. Cette caractéristique rend Usinage par EDM attrayant pour les fabricants sous contrat de précision qui doivent démontrer une constance de qualité auprès de clients exigeants.

L’intégration avec des systèmes de mesure en cours de processus et de rétroaction adaptative pousse cette constance encore plus loin. Certaines plates-formes avancées Usinage par EDM peuvent ajuster les paramètres de découpe en fonction des retours dimensionnels obtenus au cours du cycle, compensant ainsi l’usure de l’électrode ou les variations des propriétés du matériau afin de maintenir les dimensions cibles sans intervention de l’opérateur.

Scénarios d’application où l’usinage par EDM procure le bénéfice qualité maximal

Applications dans les domaines des outillages, des moules et des matrices

Usinage par EDM a longtemps été le procédé de finition dominant dans la fabrication de moules et de matrices, et pour de bonnes raisons. La combinaison de sa compatibilité avec les matériaux trempés, de sa capacité à usiner des géométries complexes et de sa finition de surface fine en fait Usinage par EDM la seule solution pratique pour de nombreuses exigences d’outillage haute précision. Les cavités de moules d’injection, les composants de matrices d’estampage et les profils de matrices d’extrusion profitent tous de la précision dimensionnelle et de la qualité de surface que Usinage par EDM offre.

Dans l’outillage pour le moulage par injection, la finition de la surface de la cavité influence directement la qualité des pièces et le temps de cycle. Des finitions EDM plus fines réduisent le besoin de polissage manuel, qui introduit des incohérences et est difficile à quantifier. En utilisant des stratégies de finition fine Usinage par EDM , les fabricants d’outils peuvent spécifier et obtenir des valeurs définies de rugosité de surface qui corrélaient de façon prévisible avec la qualité des pièces moulées.

Pour les matrices d’estampage et de découpe, la capacité de Usinage par EDM à produire des bords nets et sans bavures dans l’acier trempé est critique. Les bords obtenus par usinage mécanique sur des matériaux trempés sont difficiles à réaliser proprement, mais Usinage par EDM assure une qualité constante des bords, quelle que soit la dureté du matériau, ce qui prolonge la durée de vie des matrices et améliore la qualité des pièces estampées.

Pièces aéronautiques, médicales et industrielles à haute spécification

Au-delà de l’outillage, Usinage par EDM joue un rôle important dans la production directe de composants de précision destinés aux marchés aérospatial, des dispositifs médicaux et de l’industrie à haute spécification. Les trous de refroidissement des aubes de turbine, les orifices des injecteurs de carburant, les caractéristiques des instruments chirurgicaux et les composants d’instruments de précision exploitent tous la précision et l’indépendance vis-à-vis du matériau offertes par Usinage par EDM .

Dans les applications aérospatiales, où les superalliages à base de nickel et les alliages de titane résistent à l’usinage conventionnel en raison de leur dureté et de leur résistance à la chaleur, Usinage par EDM offre une solution fiable pour réaliser des géométries complexes sans les problèmes d’usure d’outils ni les dommages de surface associés à la découpe mécanique. Le mécanisme thermique de Usinage par EDM n’est pas limité par la dureté ou la ténacité du matériau, contrairement aux procédés mécaniques.

La fabrication de dispositifs médicaux exige à la fois des tolérances dimensionnelles très serrées et une qualité de surface irréprochable afin de répondre aux normes réglementaires et fonctionnelles. Usinage par EDM répond simultanément aux deux exigences, produisant des pièces dont les dimensions sont précises et qui sont exemptes de bavures, d’étalement et de dommages mécaniques pouvant compromettre l’intégrité des composants dans des applications médicales sensibles.

FAQ

Quels types de matériaux peuvent être usinés par électro-érosion ?

Usinage par EDM peut usiner tout matériau électriquement conducteur, quelle que soit sa dureté. Cela inclut tous les aciers, les aciers à outils trempés, les carbures, le titane, les superalliages à base de nickel, le cuivre, l’aluminium et les céramiques conductrices. Ce procédé est particulièrement avantageux pour les matériaux durs qui sont difficiles, voire impossibles, à usiner par des méthodes d’usinage conventionnelles.

Comment l’usinage par électro-érosion permet-il d’obtenir une meilleure précision que le fraisage ou le tournage conventionnels ?

Usinage par EDM atteint une précision supérieure car il enlève le matériau par érosion thermique contrôlée, et non par force de coupe mécanique. En l’absence de forces de coupe agissant sur la pièce, il n’y a ni déformation, ni vibration, ni erreur induite par la pression de l’outil. L’écart d’étincelle est asservi à une stabilité au niveau du micron, et la maîtrise de l’état de surface pilotée par les paramètres permet d’obtenir une qualité reproductible, indépendante de l’usure de l’outil ou de la dynamique de coupe.

L’usinage EDM convient-il aussi bien à la production en grande série qu’au travail de prototype ?

Je suis désolé. Usinage par EDM est efficace tant pour le développement de prototypes que pour la production en série. En phase de prototypage, il permet des itérations rapides sur des géométries complexes, sans nécessiter d’outils de coupe dédiés. En production en série, l’automatisation CNC, les bibliothèques de paramètres sauvegardées et les capacités de fonctionnement sans surveillance en font Usinage par EDM un procédé reproductible et efficace pour fabriquer, à grande échelle, des pièces à haute précision et aux caractéristiques constantes.

Quelle est l’état de surface typique réalisable avec l’usinage EDM ?

L’état de surface réalisable avec Usinage par EDM dépend du type de procédé et des paramètres utilisés. L’électroérosion à fil Usinage par EDM avec des passes de finition peut atteindre des valeurs de rugosité Ra inférieures à 0,2 micron. L’électroérosion à électrode Usinage par EDM avec des paramètres de finition fine atteint généralement des valeurs de rugosité Ra comprises entre 0,4 et 1,0 micron. Ces valeurs sont suffisantes pour de nombreuses surfaces fonctionnelles et quasi optiques, éliminant souvent la nécessité d’un polissage manuel post-traitement.
